[안테나 기초] 모노폴 안테나의 숨은 주역, 접지면(Ground Plane)의 모든 것 📡

오늘은 우리 주변에서 가장 흔하게 볼 수 있는 안테나 중 하나인 모노폴(Monopole) 안테나에 대해 이야기해 보려고 합니다. 자동차 라디오 안테나나 옛날 휴대폰 안테나를 생각하면 쉽죠. 그런데 이 모노폴 안테나를 받치고 있는 금속판의 정체에 대해 궁금해 본 적 없으신가요? 오늘은 이 금속판, 즉 접지면(Ground Plane)이 왜 필요하고 어떤 역할을 하는지, 그리고 그 크기가 성능에 어떤 영향을 미치는지 쉽고 깊게 파헤쳐 보겠습니다!

---

 모노폴 안테나와 접지면, 대체 무슨 관계일까?

접지면의 반지름 'a'가 작을 때 (a < λ), 중간일 때 (a ≈ λ), 그리고 클 때 (a > λ)의 세 가지 경우에 따라 전파의 주 빔(Main Lobe)이 어떻게 변화하는지, 즉 위로 향하다가 점차 수평으로 가까워지는 모습을 보여줍니다.

모노폴 안테나는 구조적으로 다이폴(Dipole) 안테나의 절반을 잘라낸 형태입니다. 그렇다면 나머지 절반은 어디로 갔을까요? 바로 이 지점에서 접지면이 마법을 부립니다.

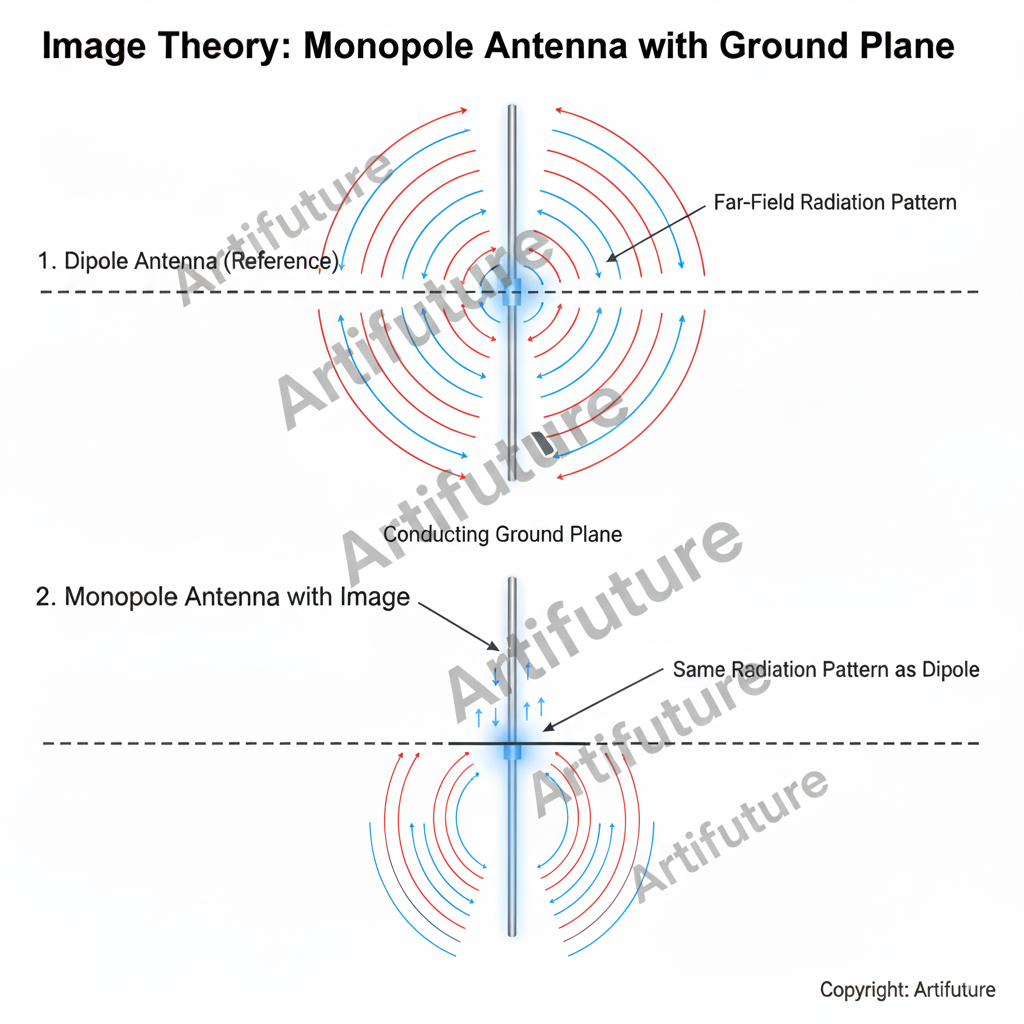

💡 핵심 원리: 영상 이론 (Image Theory)

접지면은 전기적으로 거울과 같은 역할을 합니다. 즉, 수직으로 세워진 안테나 소자의 모습을 그대로 반사시켜 마치 땅속에 똑같은 안테나가 대칭으로 존재하는 것과 같은 가상의 이미지(Image)를 만들어냅니다.

사용자님이 제공해주신 위 그림처럼, 접지면 위에 있는 실제 안테나와 접지면 아래에 생성된 가상 안테나가 합쳐져 하나의 완벽한 다이폴 안테나처럼 동작하게 되는 것이죠.

결론: 접지면은 단순히 안테나를 지지하는 받침대가 아니라, 안테나의 나머지 절반을 전기적으로 생성하여 안테나가 제 성능을 내도록 하는 필수적인 구성 요소입니다.

---

 접지면 크기(a)가 성능을 좌우한다? (방사 패턴 변화)

"그럼 접지면은 무조건 크기만 하면 좋을까?" 라는 궁금증이 생깁니다. 정답부터 말하자면, "접지면의 크기는 안테나의 성능, 특히 전파가 나아가는 방향(방사 패턴)에 결정적인 영향을 미칩니다."

이전 질문에서 언급된 원형 디스크 접지판 반경 a에 따른 1/4-파장 모노폴 방사패턴 변화가 바로 이 내용을 다루고 있습니다. 여기서 a는 접지면의 반지름, 즉 크기를 의미합니다.

🧐 접지면의 반지름(a)이 커질 때 생기는 일

접지면의 반지름 'a'가 작을 때 (a < λ), 중간일 때 (a ≈ λ), 그리고 클 때 (a > λ)의 세 가지 경우에 따라 전파의 주 빔(Main Lobe)이 어떻게 변화하는지, 즉 위로 향하다가 점차 수평으로 가까워지는 모습을 보여줍니다.

• 접지면이 작을 때 (a < λ): 접지면이 파장(λ)에 비해 충분히 크지 않으면, 전파가 주로 향하는 주 빔(Main Lobe)이 하늘 방향으로 치우치는 현상이 발생합니다. 지상 통신을 목표로 하는데 전파가 하늘로 향하면 효율이 떨어지겠죠?
• 접지면이 클 때 (a > λ): 접지면이 파장의 몇 배 이상으로 커지면, 주 빔의 방사 각도가 점점 지표면과 가까운 쪽(낮은 고각)으로 내려옵니다. 이는 먼 거리의 지상 통신에 매우 유리합니다. 우리가 원하는 방향으로 신호를 집중시킬 수 있게 되는 것이죠.
• 접지면이 매우 클 때 (a >> λ): 하지만 마냥 크다고 좋은 것만은 아닙니다. 접지면이 특정 크기 이상으로 매우 커지면, 주 빔이 여러 개의 작은 빔(Side Lobe)으로 갈라지는 현상이 발생하여 패턴이 복잡해질 수 있습니다.

결론: 내가 원하는 통신 환경(예: 지상 통신, 위성 통신)에 맞춰 최적의 방사 패턴을 만들도록 접지면의 크기 'a'를 설계하는 것이 매우 중요합니다.

---

 그래서, 최적의 접지면 크기는?

이론적으로는 무한한 크기의 접지면이 가장 이상적이지만 현실적으로는 불가능합니다. 따라서 용도에 맞는 절충이 필요합니다.

일반적인 기준: 통상적으로 안정적인 성능을 위해 최소한 반지름(a)이 파장(λ)의 1/4 ~ 1/2 이상은 되어야 한다고 알려져 있습니다. 물론 더 좋은 성능과 낮은 방사각을 원한다면 파장의 몇 배에 달하는 더 넓은 접지면을 사용하기도 합니다.

---

 글을 마치며

오늘은 모노폴 안테나의 성능을 완성하는 '숨은 주역', 접지면에 대해 알아보았습니다. 단순히 안테나를 세우는 판으로 보였던 것이, 사실은 안테나의 절반을 창조하고 전파의 방향까지 결정하는 핵심 요소라는 점이 흥미롭지 않으신가요?

안테나 공학은 이처럼 보이지 않는 곳에서 전파의 길을 만들어내는 매력적인 분야입니다. 앞으로 안테나를 보게 된다면 그 아래의 접지면도 유심히 살펴보는 재미가 생기시길 바랍니다!
