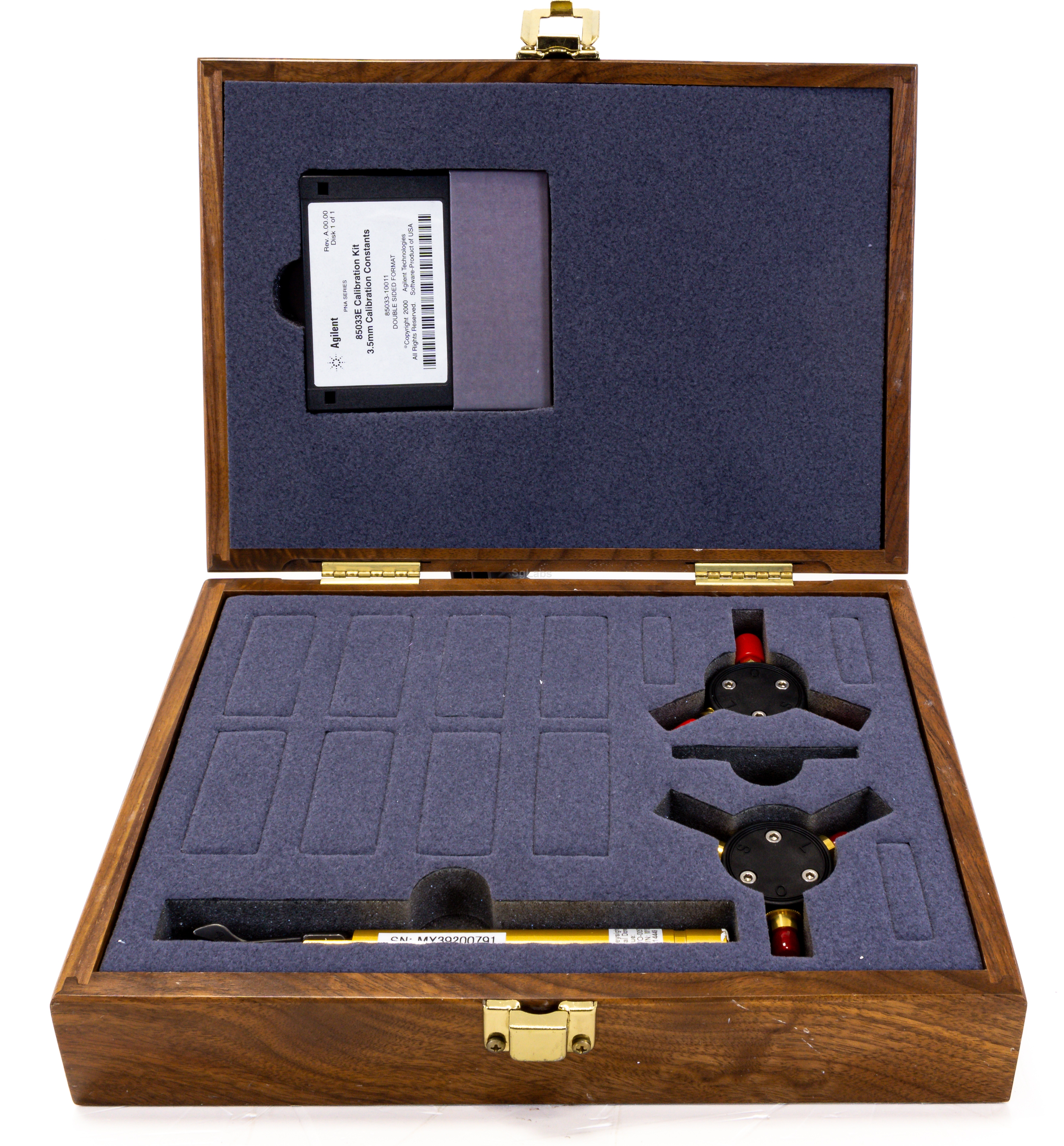

[VNA 캘킷 완벽 분석] Keysight 85033E vs 85033D, 단순한 세대교체 그 이상
안녕하세요! RF 엔지니어의 길에 막 들어서셨거나, 연구실의 낡은 장비를 교체하려는 분들이라면 한 번쯤 VNA(Vector Network Analyzer) 교정 키트(Calibration Kit), 일명 '캘킷'의 모델명 때문에 머리를 갸우뚱해 본 경험이 있으실 겁니다. 특히 Keysight(구 Agilent/HP)의 대표적인 3.5mm 캘킷인 85033E와 85033D는 이름도 비슷해서 "그냥 알파벳 하나 차이 아닌가?"라고 생각하기 쉽죠.
하지만 이 둘의 차이는 생각보다 훨씬 크고, 측정 결과의 신뢰도를 좌우하는 결정적인 차이를 만들어냅니다. 오늘은 이 두 캘킷이 어떻게 다른지, 왜 신형인 85033E를 선택해야 하는지, 그 근거 데이터를 바탕으로 속 시원하게 파헤쳐 보겠습니다.
한눈에 보는 핵심 스펙 비교: 85033E vs 85033D
백 마디 말보다 하나의 표가 더 명확할 때가 있죠. 두 모델의 핵심적인 차이를 표로 정리했습니다.
| 항목 (Feature) | 85033D (구형 모델) | 85033E (신형/현행 모델) |
|---|---|---|
| 모델 상태 (Status) | 단종 (Obsolete) | 현행 판매 모델 (Current) |
| 주파수 범위 (Frequency) | DC ~ 6 GHz | DC ~ 9 GHz |
| 로드(Load) 반사 손실 | ≥ 40 dB (to 2 GHz) ≥ 30 dB (to 6 GHz) |
≥ 46 dB (to 3 GHz) ≥ 38 dB (to 9 GHz) |
| 주요 특징 | 과거 표준 모델 | 고주파 특성 및 정밀도 대폭 개선 |
| VNA 호환성 | 구형 및 현행 VNA 지원 | 최신 VNA(PNA, ENA 등)의 표준 캘킷 |
표만 봐도 85033E의 성능이 월등하다는 것을 알 수 있습니다. 그럼 이제부터 각 항목이 실제 측정에서 어떤 의미를 갖는지 깊이 있게 살펴보겠습니다.
1. 심장이 다른 두 모델: 로드(Load) 성능의 결정적 차이
VNA 교정의 정확도를 결정하는 가장 중요한 부품을 하나만 꼽으라면 단연 '로드(Load)'입니다. 이상적인 로드는 마치 소리를 완벽하게 흡수하는 방음벽처럼, 자신에게 들어오는 모든 RF 에너지를 반사 없이 100% 흡수해야 합니다. 로드의 성능이 좋을수록 교정 후 VNA의 '방향성(Directivity)' 오차가 개선되고, 이는 곧 미세한 반사 신호까지 정확하게 측정할 수 있는 능력으로 이어집니다.
"로드의 성능은 곧 측정 시스템이 얼마나 '조용한' 환경을 만들어주는지를 결정합니다. 주변이 시끄러우면 작은 속삭임을 들을 수 없듯, 로드의 반사가 심하면 미세한 DUT의 반사 특성을 정확히 볼 수 없습니다."
데이터 시트를 보면 그 차이가 명확합니다.
- 85033D Load: 6 GHz에서 30 dB의 반사 손실(Return Loss)을 보장합니다. 이는 입사된 신호 에너지의 0.1%가 반사된다는 의미입니다.
- 85033E Load: 6 GHz는 물론이고, 훨씬 더 높은 9 GHz에서도 38 dB라는 뛰어난 반사 손실 성능을 보여줍니다. 이는 반사되는 에너지가 0.015%에 불과하다는 뜻입니다.
30 dB와 38 dB. 숫자로는 8 dB 차이지만, 에너지 스케일로 보면 85033E의 반사 에너지가 85033D의 약 1/6 수준에 불과합니다. 특히 -40 dB, -50 dB 수준의 정밀한 반사 손실을 측정해야 하는 고성능 필터나 안테나를 개발할 때, 이 차이는 측정의 성패를 가를 수 있습니다.
2. 더 넓고, 더 정확하게: 주파수 범위와 모델링
85033E는 단순히 주파수 커버리지가 9 GHz로 넓어진 것 이상의 의미를 가집니다. VNA는 Open, Short와 같은 교정 표준 소자의 전기적 특성(예: 물리적 길이, 프린징 커패시턴스 등)을 정교한 수학적 모델(Polynomial Model)로 저장하여 교정에 사용합니다.
85033E는 9 GHz까지의 넓은 대역에서 이 모델이 최대한 실제 물리적 특성과 일치하도록 더욱 정밀하게 제작되고 특성화(Characterized)되었습니다. 따라서 더 높은 주파수로 갈수록 위상(Phase) 측정의 정확도에서 85033D와는 비교할 수 없는 신뢰도를 제공합니다.
[Pro Tip] VNA에서 캘킷을 잘못 선택하면 어떻게 될까?
만약 여러분이 85033E 캘킷을 가지고 있으면서 실수로 VNA 설정에서 '85033D'를 선택하고 교정을 진행하면 어떻게 될까요?
VNA는 85033D의 (상대적으로 부정확한) 교정 상수를 불러와 85033E 소자에 적용하게 됩니다. 이 경우, 비싼 돈을 주고 산 85033E의 성능을 전혀 활용하지 못하고 오히려 부정확한 교정 결과를 얻게 됩니다. 물리적인 캘킷과 VNA 소프트웨어의 설정은 반드시 일치시켜야 합니다. 이것은 RF 측정의 가장 기본적이면서도 중요한 원칙입니다!
3. 결론: 당신의 선택은? 시나리오별 추천 가이드
지금까지의 내용을 바탕으로, 어떤 캘킷을 선택해야 할지 명확한 가이드를 드리겠습니다.
시나리오 1: 신규 장비 도입 또는 구매
고민할 필요 없이 85033E를 선택해야 합니다. 85033D는 이미 단종된 구형 모델이며, 현재 시장에서 판매되는 모든 최신 VNA는 85033E의 성능에 맞춰 설계되었습니다. 더 넓은 주파수, 더 높은 정밀도, 그리고 미래 확장성까지 고려하면 85033E가 유일한 정답입니다.
시나리오 2: 6 GHz 이하 대역만 사용하는 연구실
이미 85033D를 보유하고 있고, 주로 3~4 GHz 이하의 대역에서 일반적인 특성 측정만 한다면 기존 캘킷을 계속 사용해도 괜찮습니다. 하지만 6 GHz에 근접한 대역에서 -35dB 이상의 정밀한 반사 손실 측정이 필요하다면, 85033E로의 업그레이드를 적극 권장합니다. 측정 결과의 신뢰도가 달라집니다.
시나리오 3: 중고 캘킷 구매를 고려하는 경우
예산 문제로 중고 캘킷을 알아본다면, 85033D가 저렴하게 나올 수 있습니다. 하지만 캘킷은 소모품이자 정밀 부품이라는 점을 기억해야 합니다. 커넥터의 마모 상태나 내부 소자의 열화 상태를 확인할 수 없으므로, 중고 구매는 신중해야 합니다. 가능하다면 비용이 더 들더라도 검증된 85033E 신품 또는 교정 성적서가 포함된 중고품을 구매하는 것이 장기적으로는 이득입니다.
결론적으로, 85033E와 85033D의 관계는 단순한 연식 변경이 아닌, 측정 과학의 발전에 따른 '성능의 진화'입니다. 여러분의 소중한 연구와 개발 결과물이 측정 장비의 한계 때문에 빛을 보지 못하는 일이 없도록, 올바른 캘킷 선택으로 측정의 첫 단추를 정확하게 꿰시길 바랍니다.
